Berechnung von M² Fliesen auf einem PDF-Plan: Methode, Formeln und Beispiele Fliesenleger

Die Berechnung der Quadratmeterzahl erfolgt pro Bereich: multiplizieren Sie die Länge und die Breite jeder zu verlegenden Fläche, streichen Sie nur die Bereiche aus, die keine Fliesen erhalten, und addieren Sie eine Toleranz für die Schnittstellen, um sie anschließend auf die Anzahl der Kartons zu reduzieren. Eine Fläche von 5 × 4 m entspricht somit 20 m² zu verlegen; mit einer Toleranz von 10 % und Kartons mit einer Größe von 1,44 m² müssen 16 Stück bestellt werden, was 23,04 m² liefert.

Herunterladen in die’App Store Verfügbar aufGoogle Play

Kostenlos testen: Ein komplettes Dossier gratis.

Berechnung von Quadratmetern für Fliesen auf einem PDF-Plan: Messung der Bodenflächen in MeasureAll

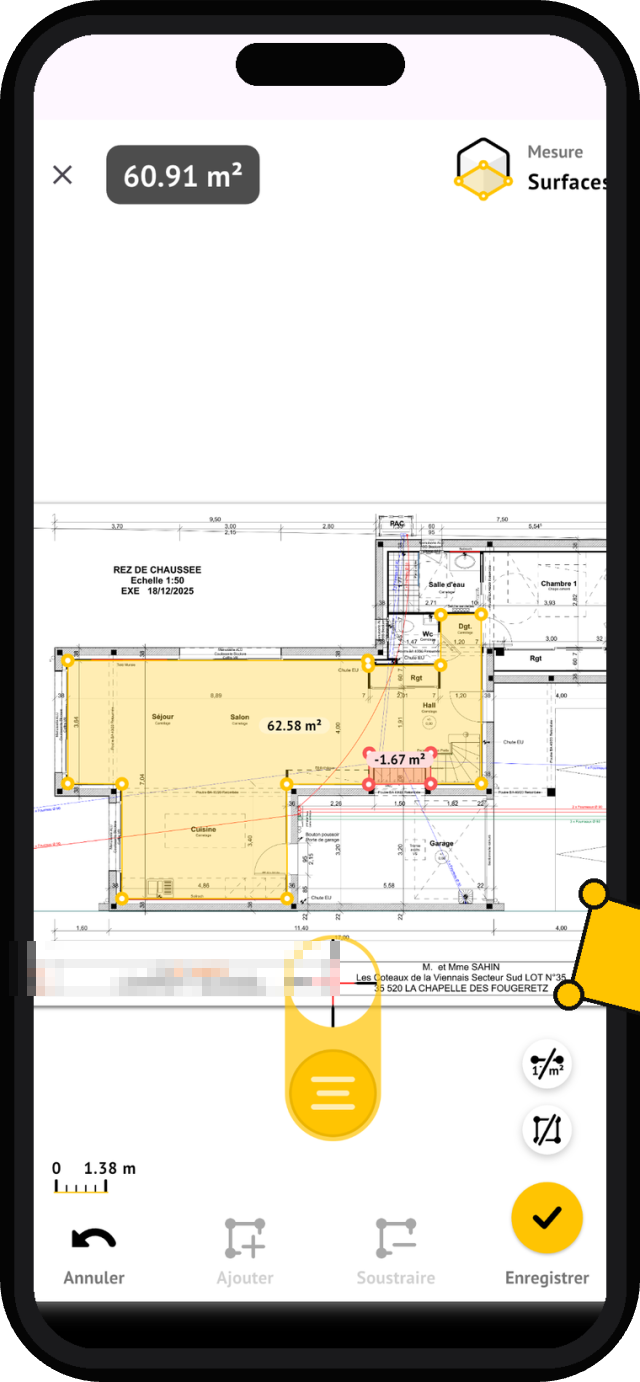

Die Bodenfläche wird ermittelt, indem die Ecken des Raumes im Plan markiert werden, abzüglich der bereits abgezogenen Abzüge.

Ihre 3 Maßnahmen Schlüssel

Flächen mit Deduktionen

Zeigen Sie die Raumecken im Grundriss an: Die Fläche wird angezeigt. Mit zwei Handgriffen Badewanne, Insel oder Treppe anordnen, die Gesamtsumme aktualisiert sich.

Mauern und Fliesen

Zeichnen Sie die Wand im Grundriss auf und geben Sie die Einbauhöhe an: Die Fliesenfläche wird angezeigt, abzüglich der Öffnungen, Nasszelle nach Nasszelle.

Lineare Sockelleisten

Folgen Sie dem Umfang des Raumes Punkt für Punkt: Die Gesamtlänge wird nach und nach angezeigt, bereit für die Bestellung von Fußleisten.

Vous dites à la Haltung

Ein Kunde schickt Ihnen den PDF-Grundriss seines Hauses, damit Sie die Böden im Erdgeschoss erneuern können. Sie öffnen ihn in der App „MeasureAll“ auf Ihrem Smartphone, stellen den Maßstab auf ein bekanntes Maß ein und markieren dann die Ecken jedes Raums: Wohnzimmer, Küche, Flur. Die Flächen addieren sich in Ihrer Messdatei, und Sie berechnen die Grundfläche der Treppe und der Kücheninsel, ohne auch nur eine einzige Berechnung von Hand vornehmen zu müssen.

Für das Badezimmer zeichnen Sie jede Wand und geben die Höhe der Fliesen an: Die Fläche wird abzüglich des Fensters berechnet. Anschließend verfahren Sie mit den Sockelleisten: Der Umfang jedes Raumes wird Punkt für Punkt gemessen und die Summe der Längen wird angezeigt, wobei die Türbreiten abgezogen werden. Alle Werte bleiben nach Räumen im selben Ordner klassifiziert und können wieder abgerufen werden.

Bei der Erstellung des Kostenvoranschlags exportieren Sie den vollständigen Ordner: Boden-, Wandflächen und Leistenlängen. Sie fügen Ihren üblichen Prozentsatz für Verschnitt hinzu, je nach Fliesenformat und Verlegerichtung, und behalten dabei eine einfache Verlegeplanung im Kopf, um Abfälle zu minimieren. Die Mengen sind schwarz auf weiß angegeben und Ihre Kalkulation basiert auf zuverlässigen Messungen.

Auf dieser Seite wird detailliert beschrieben, wie Maurer einen Bauauftrag anhand eines PDF-Plans berechnen: die Formeln für Böden, Feinsteinzeug und Plintten, L-förmige und unregelmäßige Formen, die Abmessungen der Deckenabstände, die Rundungen in den Kartons, ein komplettes Beispiel mit Berechnung und Übergang zum Angebot. Sie erfahren, wie viel Quadratmeter an Fliesen verlegt werden kann, wie viel bestellt werden kann und wie diese Flächen direkt auf dem Plan mit MeasureAll sowohl im Büro als auch vor Ort gemessen werden können.

Ein Hinweis vor dem Start: Die angebrachte Fläche, die in der Preisliste ausgewiesene Fläche und die bestellte Fläche sind drei getrennte Zahlen, die sich unterscheiden können. Diese Seite gibt Ihnen die erste, erklärt, wie man zu den anderen beiden kommt und weist darauf hin, dass eine Berechnung nicht in Ihrem Namen entscheiden kann, wie beispielsweise bei der Kalkulation, also bei der Organisation der Platten und Fugen vor der Verlegung, oder bei der Auswahl der Verlegeprodukte.

Berechnung der Quadratmeterzahl für Fliesen: die Formel in 30 Sekunden

Für eine rechteckige Fläche lautet die Formel der Schule: Fläche = Länge × Breite, Bei der Berechnung der Quadratmeterfläche werden die beiden Dimensionen in Metern angegeben. Ein komplexeres Bauteil wird in Rechtecke und Dreiecke unterteilt, deren Flächen addiert werden. Die Nettobereifungsfläche wird anschließend berechnet, indem die Bereiche entfernt werden, die keine Fliesen erhalten, und die zu kaufende Menge anschließend addiert und auf die Verpackungsgröße reduziert wird.

Die folgende Tabelle enthält die Formeln, die Sie benötigen. Halten Sie die ungeraden Werte bis zur Berechnung der Kartons bei: Nur in diesem Schritt wird die Zahl gerundet, und immer auf die höchste ganze Zahl.

Was Sie berechnen	Formel	Aufmerksamkeitspflicht
Rechteckige Fläche	S = L × l	L und l in Metern, S in m²
Dreieck	S = b × h ÷ 2	h gemessen senkrecht zur Basis b
Farben von einer Wand	S = Länge × Höhe der Anlage − Öffnungen + Rücksprünge	Echtes Verlegehöhe, nicht die Deckenhöhe
Fläche eines Pflasters	A = a × b ÷ 10 000	a und b in Zentimetern, A in m²
Bedienfläche	Q = S × (1 + Spanne ÷ 100)	Wahlmarge, nicht durch eine Norm vorgegeben
Anzahl der Kartons	N = Q ÷ C, auf die höchste ganze Zahl gerundet	C: Oberfläche eines Kartons, die vom Hersteller angegeben wird
Geliefert Oberfläche	N × C	Stets höher oder gleich Q
Plinthes	P = ausgestattetes Umfeld – Passagen ohne Sockel	In Metern pro Linie

Beispiel : Ein Aufenthalt von 5,20 × 4,10 m, von denen eine Fläche von 1,20 × 0,90 m nicht nach dem Projekt verkleidet ist, z. B. der Boden eines unbelegten Schrankes.

Nettobereich: 5,20 × 4,10 = 21,32 m².
Ausschließlicher Bereich: 1,20 × 0,90 = 1,08 m², also eine Nettobereichfläche von 21,32 − 1,08 = 20,24 m².
Ausgewählte Marge von 10 %: 20,24 × 1,10 = 22,264 m².
Kartons mit einer Größe von 1,44 m²: 22,264 ÷ 1,44 = 15,46, abgerundet auf 16 Kartons.
Verbrachte Fläche: 16 × 1,44 = 23,04 m².

Die gelieferten 23,04 m² übertreffen die Nettowirkfläche um 13,8 %, während die gewählte Marge bei 10 % lag: Die Abrundung auf Kartons verleiht ihrerseits eine eigene Reserve. Verwechseln Sie diese beiden Werte nicht, wenn Sie zwei Angebote oder zwei Aufträge vergleichen.

Achtet auf die Größenänderung der Platten. Ein Platten von 60 × 60 cm misst 3.600 cm², also 3.600 ÷ 10.000 = 0,36 m². Wenn man das auf 1.000 teilt, wie man in Online-Handbüchern findet, ergibt das 3,6 m², also zehnmal zu viel und verfälscht die gesamte Berechnung der Anzahl der nachfolgenden Platten.

Aufgelagertes Gebiet, berechnetes Gebiet, bestelltes Gebiet

Ein zuverlässiger Kalkulationsprozess hält drei Ergebnisse getrennt, die nicht auf die gleiche Frage ansprechen:

Die geometrische Oberfläche, oder ausgelegte Fläche: Dies ist die tatsächlich mit Fliesen ausgelegte Fläche, die geöffneten und entfernten Bereiche sowie die hinzugefügten Rücksätze und Nischen. Dies ist das Ergebnis der Vermessung.
Die Vertragsfläche diejenige, die in der Preisaufstellung oder im Marktpreis angegeben ist, gemäß einer Maßkonvention, die die Parteien akzeptiert haben. Sie kann von der geometrischen Fläche abweichen, zum Beispiel wenn der Markt eine eigene Regel für kleine Öffnungen festlegt.
Die angeforderte Fläche Die Menge an Fliesen, die nach der Kalkulation, der Schnittmarge und der Rundung zu ganzen Kartons gekauft werden müssen.

Das Zusammenführen dieser drei Zahlen ist eine häufige Ursache für Abweichungen zwischen einem Angebot, einer Bestellung und der tatsächlichen Bauarbeiten. Eine gute Praxis besteht darin, diese in mindestens drei getrennten Spalten in Ihrem Leistungsrechnungstabell zu speichern, wenn sie sich unterscheiden.

Die zu erhebenden Daten

Bevor Sie irgendetwas messen, sammeln Sie:

ein planmäßiger und maßstabsgerechter Entwurf in seiner letzten Fassung mit seinem Index;
die Beschreibung der Arbeiten: Bauteile und verkleidete Bereiche, Sockelhöhen aus Feinsteinzeug, Anwesenheit von Verkleidungen, Behandlung von feuchten Bereichen;
für jedes Produkt die Form der Platten und die Oberfläche, die mit einem Karton bedeckt ist;
die vorgesehene Anbringungsart (recht, versetzt, diagonal oder in Musterform), die sich auf die Schnittkante auswirkt.

Mit diesen Elementen lässt sich die Berechnung auf einer Seite abarbeiten. Ohne sie kann kein Werkzeug einen Preis aufstellen, der nicht im Plan enthalten ist, und auch nicht erraten, wie hoch die Feinsteinzeugfliese ist.

Den Plan vor der Messung lesen

Ein Planentwurf enthält mehrere Dokumente, und jeder bringt dem Maurer eine andere Information mit. Die Berechnung der Quadratmeteranzahl beginnt damit, zu ermitteln, welche Dokumente für jede Fläche benötigt werden.

Der Niveauplan repräsentiert jeden Stockwerk von oben, mit den Decken, den Türen und den Wänden der Räume. Es ist die Grundlage für die Vermessung der Böden.
Der Kalenderplan, Wenn der Architekt oder der Bauleiter einen bereitstellt, gibt er den Format, die Anordnung der Schnittstellen und oft auch die Breite der Fugen an. Er setzt dabei die gesamte Verantwortung für die Konstruktion auf sich.
Die Höhenangaben und Detailzeichnungen der feuchten Bauteile Zeigen die flachen Wände mit der Höhe der Feinsteinmetaziegel, den Nischen und den Ausstattungen. Sie geben die Wandflächen wieder.
Der Beschreibungsbogen oder das CCTP Gibt an, was verlegt ist, mit welchem Produkt und was nicht. Eine auf dem Plan gezeichnete Fläche ist nicht zwangsläufig eine Fläche, die verlegt werden kann.

Maße und Notizen: die Grundlage aller Kalkulationen im Bereich der Fliesen

Auf einem PDF-Plan ist die in der Druckschrift eingebaute Skala nur dann zuverlässig, wenn das Dokument weder beim Drucken noch beim Export verkleinert noch vergrößert wurde. Prüfen Sie sie vor der graphischen Messung auf einer bekannten Skala und dann auf einer zweiten, unabhängigen Skala. Wenn auf dem Plan eine Skala eingetragen ist, hat diese Vorrang vor der graphischen Messung.

Überprüfen Sie außerdem, in welchem Zustand das Bauvorhaben ist. Ein Generalplan gibt oft die Maße zwischen den Rohwänden an; wenn dann Fassadenverkleidungen, Trennwände oder Verputze folgen, wird die tatsächlich verputzte Fläche kleiner sein. Im Gegenteil entspricht ein Innenplan, der zwischen fertig verputzten Wänden verläuft, direkt der zu verputzenden Fläche. Schließlich beschreibt der Plan das theoretische Gebäude: Ein Raum, der außerhalb der Ebene gebaut wurde, lässt sich nur anhand der Messung seiner diagonalen Flächen vor Ort erkennen.

Welche Gebiete zählen, welche zurückgezogen werden

Die Regel ist einfach zu formulieren: Nur das wird entfernt, was laut dem Projekt tatsächlich keine Fliesen erhalten wird. Sie verlangt jedoch, den Lageplan Stück für Stück zu lesen.

Ab dem : Der Boden der Schränke, sofern sie aus Keramik bestehen, die Dicke der Türverläufe bis an die Grenze des Wandverbrauchs, die Nischen, die Fensterbalken, die Badewannenabdeckungen und die Fugen, in die die Fliesen eingebracht werden.
Abzuheben : Stellen, die das Projekt nicht berücksichtigt, wie z. B. ein Duschgrill, der direkt auf der Unterlage verlegt wird, eine Treppe oder eine technische Leitung.
In der Beschreibung prüfen : Die Fläche unter den Küchenmöbeln oder unter einem Inselbereich. Beide Praktiken sind möglich; eine Verkleidung des Möbelns ist nur dann erforderlich, wenn das Projekt tatsächlich vorsieht, dass unterhalb nicht verkleidet wird.

Geben Sie außerdem an, wo sich die Fliese an der rechten Seite jeder Tür abschließt. Die Oberfläche des Durchgangs, in der Wandstärke, gehört zu einem der beiden Räume: Zählen Sie sie einmal, weder null noch zwei.

Berechnen Sie die Flachbodenebene: Rechteck, L und unregelmäßige Fläche

Die meisten Teile gehen auf einfache Formen zurück. Das Ziel ist nicht die Formel, sondern die Formgebung: Es ist wichtig, Formen zu wählen, bei denen alle Abmessungen auf dem Plan angegeben sind, und das Ergebnis durch eine zweite Methode zu kontrollieren, wenn dies möglich ist.

Rechteckförmige Platte: Länge × Breite

Ein Zimmer von 4,30 × 3,60 m entspricht 4,30 × 3,60 = 15,48 m². Bevor Sie diese Zahl festlegen, vergewissern Sie sich, dass die beiden Maße zwischen den gleichen Wänden, beidseitig veredelt oder unbehandelt, liegen und dass nichts in dem Raum dem Verlegen des Fliesenbelags entgegensteht.

Auf der Stelle messen Sie die beiden Diagonalen: Wenn sie sich deutlich unterscheiden, ist das Objekt nicht eben. Die Oberfläche verändert sich wenig, aber die Schnitte entlang der Wände werden verzerrt, was bei der Auswahl der Toleranz wichtig ist.

L-Form: Addieren oder Subtrahieren

Ein Aufenthalt im L-Format ist in zwei Rechtecke unterteilt. Nehmen wir eine Hauptfläche von 6,20 × 4,50 m und eine Rückseite von 3,10 × 2,40 m:

Durch Addition: 6,20 × 4,50 + 3,10 × 2,40 = 27,90 + 7,44 = 35,34 m² ;
Durch Subtraktion ergibt sich der Umfang des Rechtecks: 6,20 × 6,90 = 42,78 m², wobei der fehlende Winkel (6,20 − 3,10) × 2,40 = 3,10 × 2,40 = 7,44 m² entfällt, also 35,34 m².

Beide Methoden müssen das gleiche Ergebnis liefern. Die beiden Verfahren dauern nur eine Minute und sind kostenlos: ein Unterschied deutet auf eine falsch eingestellte Skala oder eine Fehlerhaftigkeit beim Ausschneiden hin.

Kante, Trapez und Rundungen

Die weniger häufigen Formen haben alle eine einfache Formel:

Ein Stück Brot Bei einer Drehung um 45° entsteht ein Dreieck. Mit zwei Seiten von 0,80 m ergibt sich eine Fläche von 0,80 × 0,80 ÷ 2 = 0,32 m².
Ein Trapez, Beispielsweise berechnet man eine Fläche, deren eine Wand verzerrt ist, indem man (große Basis + kleine Basis) ÷ 2 × Höhe. Bei Basen von 4,00 und 3,20 m, die 2,50 m voneinander entfernt sind: (4,00 + 3,20) ÷ 2 × 2,50 = 9,00 m².
Eine Rundung in einem halbkugelförmigen Bereich mit Radius r = π × r² ÷ 2. Für einen Radius von 1,20 m: 3,1416 × 1,44 ÷ 2 = 2,26 m².

Unregelmäßiges Objekt: Dreieckförmig umkreisen oder den Kontur folgen

Wenn ein Stück nicht in Rechtecke geschnitten werden kann, bleiben zwei Methoden möglich. Die erste besteht darin, es zu triangulieren: man teilt es in Dreiecke auf, deren Basis und Höhe man kennt, oder die drei Seiten, und man addiert ihre Flächen. Dies erfordert Maßzahlen, die die Pläne nur selten liefern.

Die zweite Methode besteht darin, den Konturradius des Objekts direkt auf einem Maßstabplan zu messen. Auf einem kalibrierten PDF-Dokument berechnet ein Maßstabwerkzeug die Oberfläche des gezeichneten Polygons, unabhängig von seiner Form. Das Ergebnis hängt dann von der Kalibrierung und der Genauigkeit ab, mit der die Spitzen positioniert werden: Überprüfen Sie dies, indem Sie einen Teil des Objekts mit einer einfachen Form abdecken.

Terrasse und Balkon: Die Neigung verändert fast nichts

Eine gepflasterte Terrasse oder ein gepflasterter Balkon haben in der Regel eine leichte Neigung zur Entwässerung. Muss dies berücksichtigt werden, wie bei einer Dachkonstruktion? Der Neigungskoeffizient lautet √(1 + (Neigung ÷ 100)²) : für eine Neigung von 2 % beträgt er 1,0002, also 0,02 % mehr Fläche. Die m²-Berechnung für eine gepflasterte Terrasse erfolgt also von oben aus, ohne Korrektur. Was im Außenbereich anders ist, sind die Produkte, die für diesen Einsatz geeignet sein müssen, sowie die Anbringungsregeln, die in den Dokumenten des Herstellers und dem geltenden DTU überprüft werden müssen.

Mehrere Teile: Eine Linie pro Zone

Für die Berechnung der Quadratmeterzahl an Fliesen in mehreren Räumen halten Sie ein Tablendarauf eine Linie pro Bereich und dieselben Säulen überall. Eine so organisierte Fliesenberechnung lässt sich auf einen Blick überprüfen, wird an einen Kollegen weitergegeben und lässt sich problemlos in eine Bestellung umwandeln: Es reicht, die Linien nach Produkt zu gruppieren, wobei Boden und Wand getrennt werden, bevor die Randbereiche und die Rundungen auf den Kartons angewendet werden.

Zone	Cotes	Brut	Abzüge	Netto	Produkt
L-förmige Küche	6,20 × 4,50 + 3,10 × 2,40	35,34 m²	Niedrige Möbel: 2,16 m²	33,18 m²	60 × 60
Einlass	2,10 × 1,80	3,78 m²	Keine	3,78 m²	60 × 60
Waschraum, Boden	2,40 × 2,00	4,80 m²	Aufnahmefläche: 1,08 m²	3,72 m²	30 × 60

Diese drei Linien stammen aus dem vollständigen Beispiel unten, das alle Bereiche eines Erdgeschosses abdeckt.

Berechnung der Flachbetonoberfläche an der Wand: Feinsteinzeug, Öffnungen und Rücksprünge

An den Wänden wird die Fläche nicht anhand der Deckenhöhe berechnet, sondern anhand der tatsächlich verlegten Fläche. In einem Badezimmer kann die Feinsteinzeugfliese in der Dusche bis zu 2,10 m hoch sein, an anderen Stellen bis 1,20 m und auf einer Ablagefläche von 0,60 m über dem Waschbecken begrenzt werden. Jede Fläche wird separat berechnet: Länge des Mauerwerks × Höhe der Montage.

Anschließend werden die Öffnungen in der Fliesenzone entfernt, und dann werden die Flächen hinzugefügt, die der Planungsansatz übersehen hat: die Fensterbalken (Brettböden, Unterkanten der Fassaden und, falls es Fliesen sind, die Stütze), die Nischen, die Böden und die Fugen. Eine Fensteröffnung, die vollständig über der Fliese liegt, nimmt nichts weg; eine Fensteröffnung, die über der Grenze liegt, nimmt nur die in der Zone liegende Fläche ein.

Beispiel: Mittenhoher Feinsteinzeugfliese mit Fenster

Zwei Wände von 2,80 m und 2,10 m sind mit Feinsteinzeug verkleidet, das auf einer Höhe von 1,20 m angebracht ist. Eine Fensteröffnung von 0,90 × 0,60 m befindet sich vollständig in diesem Bereich und hat an ihren vier Seiten verkleidete Backsteinflächen mit einer Tiefe von 0,15 m.

Fläche der Wände: (2,80 + 2,10) × 1,20 = 5,88 m².
Abnehmbare Fenster: 0,90 × 0,60 = 0,54 m².
Zu addieren: 2 × (0,90 + 0,60) × 0,15 = 0,45 m².
Nettobereich: 5,88 − 0,54 + 0,45 = 5,79 m².
Mit einer Gewinnspanne von 10 %: 6,369 m², also 6,369 ÷ 1,20 = 5,31 Kartons von 1,20 m², abgerundet auf 6 Kartons, also 7,20 m² geliefert.

Wenn die Fensterbreite nicht verkleidet ist, ziehen Sie die 0,90 × 0,15 = 0,135 m² der Rückwände ab: Die Nettobereichfläche beträgt nun 5,655 m². Hier verändert sich die Kartonanzahl nicht, aber bei einem Bauprojekt mit mehreren Fenstern werden diese Details schließlich zu einem nennenswerten Faktor.

Nischen, Teppiche und Verkleidungen: Mehr Fläche

Eine Duschnische nimmt keine Fläche weg, sie fügt sie hinzu. Für eine Nische mit den Maßen 0,60 × 0,40 m und einer Tiefe von 0,10 m nimmt die Öffnung 0,24 m² an der Wand weg, aber der Boden der Nische macht genau diese 0,24 m², und ihre vier Seiten fügen 2 × (0,60 + 0,40) × 0,10 = 0,20 m² hinzu. Das Ergebnis: 0,20 m² mehr als die vollen Wandflächen.

Die Höhe einer Badewanne mit einer Fläche von 1,70 m × 0,55 m entspricht 1,70 × 0,55 = 0,935 m², zu der der eventuelle Rückgang an der Wandfläche hinzugefügt wird. Eine Dämmung wird berechnet, indem die sichtbaren Flächen der Dämmung berechnet werden: Summe der Breiten der Flächen × die Höhe der verkleideten Fläche.

Zwei Vorsichtsmaßnahmen ergänzen die Berechnung der Wände. Die Zierlinien, Zierleisten und Dekore werden getrennt gemessen, entweder pro Quadratmeter oder pro Meter Länge des Ziersteins. Ihre Flächen werden dann von den Quadratmetern des Grundsteins abgezogen. Der Mauer und dem Boden bleiben zwei separate Flächen, selbst wenn sie denselben Zierstein erhalten: Ihre Schnittflächen, Randbereiche und manchmal auch die Verlegeprodukte unterscheiden sich. Wenn der gleiche Zierstein für beide verwendet wird, wenden Sie für jeden die entsprechende Randbreite an und addieren Sie die beiden Flächenflächen zusammen, bevor Sie die Kartons zusammenfügen, da es sich um das gleiche Produkt handelt.

Stützen, Säulen und Profile: Lineare Messung

Die Plinthen werden in linearen Metern gemessen, außer bei Flächen. Ihre Länge entspricht dem Umkreis der ausgestatteten Räume, wobei die Durchgänge von Türen, Fenstern und Wänden, die durch Möbel ohne Plinthen verdeckt sind, wie z. B. ein Küchenlinienboden auf Sockel, herausgenommen werden.

Länge der Verlegeleisten = ummantelte Länge – Passagen ohne Verlegeleiste

Teilen Sie diese Länge dann durch die Länge einer Plinthe und runden Sie immer nach oben ab. Für 20 m Plinthe mit einer Dicke von 60 cm sind 20 ÷ 0,60 = 33,33: Dreißig Plinthe decken nur 19,80 m ab, daher sind mindestens 34 erforderlich, noch bevor man die Eck- und Wandabschnitte berücksichtigt, für die eine zusätzliche Reserve hinzugefügt wird.

Wenn die Plinthen in die Bodenfliesen eingearbeitet werden, ändert sich die Berechnung. Berechnen Sie, wie viele Bänder der gewünschten Höhe pro Fliese vorhanden sind, nachdem der Schnittlinienabschnitt entfernt wurde; dann berechnen Sie die Anzahl der erforderlichen Fliesen für die gesamte Länge. Diese Fliesen werden zusammen mit der Bodenbeschaffenheit hinzugefügt; sie sind nicht in die Schnittbreite der Flächen einbezogen.

Beispielsweise sind Plintchen mit einer Höhe von 8 cm aus 60 × 60 cm großen Platten geschnitten: sieben Streifen nehmen 56 cm ein und, mit sechs mm langen Schnittlinien, passen sie in die 60 cm des Plattenbodens, während eine achte nicht passen würde (8 × 8 = 64 cm). Für 31,00 m Plintchen sind 31,00 ÷ 0,60 = 51,67, also 52 Streifen, also 52 ÷ 7 = 7,43, abgerundet auf 8 Platten, vor der Reserve für die Zuschnitte. Dieser Berechnungsgrundsatz setzt voraus, dass der geschnittene, polierte Rand bei Bedarf noch sichtbar bleibt; wenn Sie einen Fabriekanten oben auf jeder Plinte wünschen, liefert ein Platten eine deutlich weniger Menge, und die Bestellung erhöht sich deutlich.

Die Profile folgen demselben linearen Schema: Begrenzungsstreifen mit Änderungen der Verkleidung, Eckprofile an den Kanten der Feinsteinmauer, Fußboden im Treppenhaus. Jeder wird einzeln zum Stückpreis oder in einer bestimmten Länge verkauft und wird daher separat auf der Zeichnung dargestellt. Ein Treppenhaus wird schließlich Schritt für Schritt berechnet: Fläche der Stufen, ihre tatsächliche Tiefe statt der Höhe des Gitterbodens, Fläche der Abstützstufen und Linie der Fußbodenkeile, jeweils in ihrer eigenen Einheit.

Von der Quadratmeterzahl zum Karton: Abfälle, Rundung und Verpackung

Die Nettobereifung gibt an, was angelegt werden soll. Um zu wissen, was gekauft werden muss, müssen zwei Schritte durchgeführt werden: eine Marge für die Schnitt- und Abbrucharbeiten hinzufügen und dann die erhaltene Menge in Kartons umrechnen. In dieser Berechnungsmethode werden die fehlenden Kartons am Ende des Bauprojekts oder die überschüssigen Kartons berücksichtigt, also die m2 Fliesenbereifung.

Bedienfläche = Nettobereich × (1 + Spanne ÷ 100)

Anzahl der Kartons = Bedienfläche ÷ Kartonfläche, gerundet auf die höchste ganze Zahl

Wie viele Sturzfälle sind zu erwarten?

Es gibt keinen passenden Prozentsatz für alle Fliesen und alle Bodenbeläge. Die Notwendigkeit hängt von mehreren Faktoren ab, die zusammenwirken:

Das Format Je größer der Stein ist, desto größer kann ein Schnitt eine erhebliche Senkung verursachen, die an anderen Stellen möglicherweise nicht mehr nutzbar ist;
die Art der Montage : Rechte, abgewinkelte, diagonale oder gerippte Positionen erzeugen nicht die gleiche Anzahl von Schnittlinien an der Kante;
die Form der Münzen Eckbereiche, abgerundete Ecken, Pfosten und kleine Flächen führen zu mehr Schnittflächen;
Die Wiederverwendung von Abfällen : Ein Messer, das auf einer Seite der Platte angebracht ist, kann auf der anderen Seite verwendet werden, sofern die Kalibrierung dies zulässt;
Die Zerstörung, Bei der Beförderung, dem Lagerung oder dem Schneiden.

Eine Spanne von 10 % dient oft als Ausgangsbasis. Der Hersteller Porcelanosa empfiehlt beispielsweise zusätzliche 10 % für Verluste und Beschädigungen. Plakat für sein Bodenbelag Modell Bottega White 80 × 80. Dies ist eine Herstellerempfehlung für ein bestimmtes Produkt, nicht eine Pflicht gemäß dem NF DTU 52.2, das die verklebte Verlegung ohne einheitliche Fallgrenzen regelt. Mit diesem Produkt, das in Kartons mit zwei Platten mit einer Fläche von 1,28 m² verkauft wird, benötigt ein 23 m² großes Grundstück 23 × 1,10 = 25,30 m², also 25,30 ÷ 1,28 = 19,77 Kartons, abgerundet auf 20. Die gelieferten 25,60 m² entsprechen 11,3 % mehr als die Nettobereichfläche.

Für eine diagonale oder Querschnittsverlegung, für sehr große Formate oder für sehr geschnittene Flächen gibt es eine Vielzahl von Schnittoptionen: Die Abmessung wird dann auf einem Kalender ermittelt, ohne ein allgemeines Maßstab. Das Kalenderverfahren bleibt die einzige Möglichkeit, um zu wissen, wie viele Fliesen geschnitten werden und welche Abfälle wiederverwendet werden können.

Anstatt Quadratmeter zu zählen, zählen wir Kartons.

Die Fliesen werden in ganzen Kartons verkauft, deren Oberfläche auf dem Verpackungsbeutel und auf der Produktbeschreibung angegeben ist: 1,44 m² für vier Fliesen von 60 × 60 cm, 1,08 m² für sechs Fliesen von 30 × 60 cm, z. B. Verwenden Sie immer den genauen Wert des Lieferanten, nicht eine abgerundete Fläche. Drei Regeln verhindern dann Fehler:

Die Marge nur einmal anzuwenden, auf der ebenen Fläche, und nicht auf der Rohfläche vor Abzug, noch einmal nach der Angleichung;
die Zahl der Kartons muss immer in der höchst möglichen Zahl angegeben werden, niemals in der nächsthöheren Zahl;
Vergleichen Sie die gelieferte Fläche mit der Nettobereifung, um die tatsächliche Reserve zu ermitteln, die die gewählte Grenze übersteigt.

Die gelieferten Quadratmeter an Fliesen übersteigen daher immer die ausgebaute Fläche: Diese zusätzliche Fläche deckt die Schnitt- und Beschädigungsrisiken ab. Um in Quadratmetern zu argumentieren, teilen Sie 1 Quadratmeter mit der Fläche eines Flusses: 2,78 Fliesen pro Quadratmeter bei einer Größe von 60 × 60 cm, 5,56 bei einer Größe von 30 × 60 cm, 25 bei einer Größe von 20 × 20 cm. Dieser Quotient gibt eine Größenordnung an, nicht die genaue Anzahl der geschnittenen Fliesen, die vom Kalibrierungsprozess abhängt.

Modulare Kompositionen: den Hersteller-Tabellen folgen

Bei einer Verkleidung in Form eines Objekts, bei dem mehrere Formate je nach Motiv kombiniert werden, reicht die Berechnung pro Quadratmeter nicht mehr aus: Jedes Format hat seine eigenen Kartons, und das Motiv legt seine eigenen Proportionen fest. Einige Hersteller veröffentlichen dann ihre eigenen Bestellformulare. Für die Sammlung Racines von Novoceram, Daher benötigt die J562-Komposition in 9 mm eine Mindestfläche von 11,16 m², um 10 m² abzudecken – das entspricht einer Steigerung von 11,6 %.

Dieser Zusatz ergibt sich aus den Formaten und den Kartons des Motivs. Er beweist nicht, dass jede modulare Anordnung 11,6 % Sturzprodukte verursacht: Verifizieren Sie anschließend, ob die erzielte Reserve für Ihren Bauplatz ausreicht, unter Berücksichtigung der Schnittmengen.

Einen Auftrag auf einmal vergeben, eine Reserve bewahren

Bestellen Sie, falls möglich, alle Fliesen eines Produkts gleichzeitig. Die Kartons enthalten in der Regel einen Farbcodes und oft auch einen Kalibercodes: zwei Fertigungen können leicht voneinander abweichen, daher sollten Sie vor Beginn der Verlegung sicherstellen, dass alle Kartons dieselben Codes tragen. Speichern Sie außerdem einige Fliesen nach dem Bauabschluss auf: Bei einer späteren Beschädigung ist es nicht garantiert, dass Sie das gleiche Produkt in derselben Farbe wiederfinden.

Beispiel für die Berechnung der Quadratmeterzahl von Fliesen: ein Haus, vom PDF-Plan bis zur Bestellung

Lassen Sie uns alle Schritte im Erdgeschoss eines Hauses Schritt für Schritt vorstellen. Die Maße sind nur als Lehrmittel gedacht; es handelt sich nicht um einen tatsächlichen Bauvorhaben, und jedes Ergebnis wurde überprüft. Das Projekt sieht drei Bodenbeläge vor:

ein Fliesenstein von 60 × 60 cm, in Kartons mit einer Größe von 1,44 m², also vier Fliesen, im Wohn-Esszimmer, im Eingangsbereich und im Abstellraum;
ein Fliesenstein mit den Maßen 30 × 60 cm, aus Kartons mit einer Größe von 1,08 m², also sechs Fliesen, auf dem Boden des Badezimmers;
Ein Fliesenbett von 20 × 20 cm aus Kartons mit einer Größe von 1,20 m², also dreißig Fliesen, aus Feinsteinzeug in der Dusche und über dem Waschbecken.

An den Zimmern mit 60 x 60 cm großen Fliesen sind angeordnete Bordüren mit einer Länge von 60 cm angebracht.

Die Böden in der Größe 60 × 60. Die Wohnküche ist die L-Form mit einer Größe von 35,34 m², wie oben angegeben. In der Beschreibung wird vorgesehen, die unteren Möbel der Küche nicht zu verputzen, die in einer Linie über 3,60 m lang und 0,60 m tief angebracht sind: 3,60 × 0,60 = 2,16 m² zu entfernen, also 33,18 m². Die Eingangshalle misst 2,10 × 1,80 = 3,78 m², und der Abzugsbereich 4,30 × 1,00 = 4,30 m². Insgesamt: 33,18 + 3,78 + 4,30 = 41,26 m². Um die Sache einfach zu machen, wird in diesem Beispiel nicht die Fußbodenfläche der Durchgänge der Türen berücksichtigt; auf einer echten Baustelle fügen Sie jeden dieser Durchgänge jeweils zu den beiden Räumen hinzu, die sie miteinander verbinden.

Das Badezimmer. Auf dem Boden: 2,40 × 2,00 = 4,80 m², abzüglich des Duschbeckens von 1,20 × 0,90 = 1,08 m², aufgesteckt und nicht verlegt: 3,72 m². An den Wänden: Die Fliesen erreichen auf beiden Wänden der Dusche eine Höhe von 2,10 m: (1,20 + 0,90) × 2,10 = 4,41 m². Die Ablagefläche von 1,20 × 0,60 m über dem Waschbecken erhöht die Fläche um 0,72 m², also 5,13 m².

Die Plinthen. Der Umfang einer L-förmigen Raumgestaltung entspricht dem des darin enthaltenen Rechtecks: 2 × (6,20 + 6,90) = 26,20 m für den Wohnbereich. Man zieht daraus die Glasfront von 2,40 m, den Durchgang von 0,90 m zur Eingangstür und die 3,60 m an Küchenmöbeln ab, also 19,30 m. Die Eingangstür mit einem Umfang von 7,80 m verliert drei Durchgänge von 0,90 m: 5,10 m. Der Freiraum mit einem Umfang von 10,60 m verliert drei Türen von 0,80 m, eine Tür von 0,70 m und den Durchgang von 0,90 m zur Eingangstür: 6,60 m. Insgesamt 31,00 m.

Mit einer Spanne von 10 % pro Stück beträgt die Bestellung also:

Lot	Netto	Mit 10 %	Verpackung	Bestellen	Versendet
Nur 60 x 60	41,26 m²	45,39 m²	1,44 m² pro Karton	32 Kartons	46,08 m²
Sol von der Badewanne 30 × 60	3,72 m²	4,09 m²	1,08 m² pro Karton	4 Kartons	4,32 m²
Farbenfrohe Feinsteinzeugfliese 20 × 20	5,13 m²	5,64 m²	1,20 m² pro Karton	5 Kartons	6,00 m²
Stützen mit einer Höhe von 60 cm	31,00 m	34,10 m	0,60 m pro Stele	57 Plinthen	34,20 m

Diese Berechnung für die Quadratmeterzahl ergibt 50,11 Quadratmeter verlegte Fliesen, aber drei separate Bestellungen: Man addiert nie die Quadratmeter verschiedener Produkte, um Kartons zu berechnen. Die 32 Kartons mit den Abmessungen 60 × 60, also 128 Fliesen, liefern 46,08 Quadratmeter, 11,7 % mehr als die Nettobereifung. Ohne Spanneffekt hätte 41,26 ÷ 1,44 = 28,65 zu 29 Kartons geführt, also 41,76 Quadratmeter: nur knapp 0,50 Quadratmeter Reserve für alle Schnittmengen von drei Teilen.

In der Badezimmerküche ist die Toleranz von 10 % zu prüfen: Auf einer kleinen Fläche ist der Anteil der geschnittenen Fliesen höher. Ein schneller Vergleich oder der Rat des Installateurs bestätigen, dass 4 Kartons ausreichen oder einen weiteren hinzufügen. Für die Sockelleisten schließlich wären 31,00 ÷ 0,60 = 51,67 52 Stück ergeben, also 31,20 m, ohne Einschränkung für die Schnitte; die Toleranz von 10 % ergäbe bei den Eck- und Wandabschnitten 57 Stück.

Verklebung, Fugen und Vorbereitung: Was die Quadratmeterzahlen nicht sagen

Eine Berechnung in Quadratmetern gibt weder die Klebeschicht noch die Fuge noch die Vorbereitungsmittel an. Diese Mengen basieren auf der Oberfläche, aber mit den Verbrauchszahlen des Herstellers für jedes Produkt, die abhängig von Formaten der Fliesen, Trägermaterial, Verklebungsmethode und Breite der Fugen liegen. Keine universelle Formel ersetzt sie.

Der Verklebungsmethode ändert beispielsweise den Verbrauch. Bei einfacher Verklebung wird der Kleber auf die Unterlage aufgetragen; bei doppelter Verklebung wird er auch auf die Rückseite des Fliesenbretts aufgetragen. Weber-Anlageneinbauanleitung Gibt die Wahl zwischen diesen beiden Techniken sowie die Verklebung mit Dichtungen an. Diese Wahl hängt von den Anforderungen des Herstellers und den Anwendungsregeln ab, nicht von der Maßeinheit.

Für die gängigen Verfahren sind diese Regeln insbesondere in den NF DTU enthalten, also in typischen Klauseln, die der Markt als Vertragsbedingungen anbietet und die mit den Dokumenten der Hersteller gelesen werden müssen. NF DTU 52.2 Das Buch von Juni 2022 behandelt die verklebte Verlegung von Keramikoberflächen und ähnlichen Materialien, wobei sich Teile der Themenbereiche „Innenwände“, „Außenwände“, „Böden“ und „Wasserbeständigkeit unter Fliesen“ widmen. NF DTU 52.1 Der Artikel von Februar 2020 befasst sich mit versiegelten Bodenbelägen. Diese Texte regeln die Anwendung; sie bieten weder eine gleichmäßige Vergießgrenze noch eine für jedes Produkt gültige Verbrauchsmenge von Klebemittel oder Mörtel.

Ab jetzt übernehmen Sie einzeln, jeder in seiner Einheit, die Aufgaben der Vorbereitung, die in der Beschreibung vorgesehen sind:

die Fläche, in Quadratmetern, der alten Verkleidung;
Das Ragreage, das die Unebenheiten des Trägers ausgleicht, in Quadratmetern;
die Grundfläche in Quadratmetern gemäß der Produktbeschreibung;
in feuchten Räumen: das wasserdichte System für Fliesenböden, oder SPEC, in m², mit den Details, die in der Bedienungsanleitung angegeben sind, an den Ecken und an den Durchgängen;
Die Teileranschlüsse, in Metern, sofern das Projekt dies vorsieht.

Von der Planung bis zur Kostenvoransage für Fliesen

Der Kostenvoranschlag greift den Maßstab auf, aber nach seiner eigenen Logik: eine Linie pro Bauwerk und pro Einheit. Für einen Fliesenbau findet man in der Regel die Lieferung und den Einbau jedes Sortiments an Fliesen in m², die Sockelleisten und Profile in Metern oder in Stück, und die Vorbereitungen, jeweils in ihrer eigenen Linie. Für das Beispielhaus sieht die Struktur folgendermaßen aus:

Werk	Einheit	Menge
Lieferung und Verlegung von Fliesen 60 × 60, Wohnzimmer-Küche, Eingangsbereich und Abstellraum	m²	41,26
Lieferung und Einbau von passenden Plinthen	m	31,00
Lieferung und Verlegung von Fliesen 30 × 60, Boden der Badezimmerwand	m²	3,72
Lieferung und Anbringung von Feinsteinzeugplatten 20 × 20, Dusche und Ablagefläche	m²	5,13
Schutz vor Wasser unter Fliesen, Dusche	m²	Nach der Detaildarstellung des Systems

Die Berechnung der Quadratmeterzahl für die Fliesen liefert diese Linien direkt an. Die Schnittmarge findet sich hingegen im Lieferpreis oder in einer separaten Linie, je nachdem, wie Sie die Kosten berechnen: Hauptsache, der Kunde kann sie erkennen.

Die in der Auftragsbestätigung aufgeführte Fläche ist die vertragliche Fläche. Keine nationale Regel schreibt für alle Aufträge ein Mindestwert fest, unterhalb dessen kleine Öffnungen nicht abgerechnet werden: Es ist der Auftraggeber oder, falls dies nicht möglich ist, Ihr Angebot, das die festgelegte Vereinbarung festlegt. Schreiben Sie dies schwarz auf weiß, einschließlich der Höhe der Feinsteinmetazuschnitte, um Diskussionen bei der Übergabe der Arbeiten zu vermeiden.

Der Verputzpreis hängt vom Untergrund, vom Format, den Schnitten, der Vorbereitung und der Organisation des Bauwerks ab: Eine nationale Durchschnittskosten pro Quadratmeter, die nicht genau darlegt, was sie umfasst, ermöglicht es nicht, einen Baupreis zu berechnen.

Der Preis der Fliesen lässt sich hingegen leicht anhand eines öffentlichen Preises berechnen. Der Bohème-Fliese Butterfly H776 mit den Maßen 20 × 20 cm war also aufgeführt Katalog von Novoceram Ab 71,52 € inkl. MwSt. pro m² am 11. Oktober 2026, in Kartons mit einer Größe von 1,20 m² und 30 Platten, also 85,82 € inkl. MwSt. pro Karton. Für die 5 Kartons Feinsteinzeug aus dem Beispiel, also 6,00 m², würde dieser Preis etwa 429 € inkl. MwSt. an Platten (6,00 × 71,52 = 429,12 €), ohne Kleber, Montage und Lieferung. Der vom Verkäufer fällige Preis gilt als maßgeblich, und die Produktbeschreibung gibt an, ob das Produkt für den vorgesehenen Einsatz geeignet ist, einschließlich Dusche.

Bei dem Kunden: die m²-Angaben in einem Angebot überprüfen

Wenn Sie ein Ziegelsteinangebot erhalten, können Sie die Flächen mit derselben Methode kontrollieren, ausgehend von dem Grundriss Ihres Haushalts. Berechnen Sie die Nettoflächen jedes Raumes und vergleichen Sie sie anschließend:

Eine etwas größere Lieferfläche kann die Schnittbreite aufnehmen, was normal ist, wenn sie angegeben wird;
Fragen Sie, ob die angelegte Fläche und die bereitgestellte Fläche getrennt voneinander sind und auf welcher Grundlage jede berechnet wird;
Die Plinthen werden in linearen Metern oder pro Stück angegeben, und die Feinsteinmetaziegel mit ihrer Sockellänge;
Ein erheblicher Unterschied ohne Erklärung rechtfertigt eine Frage, nicht unbedingt eine Kritik: Bitte geben Sie die Einzelheiten des Abmessens Stück für Stück an.

Fehler, die eine Kalkulation im Bereich der Fliesenverlegung verfälschen

Viele Abweichungen zwischen der Berechnung und der tatsächlichen Situation auf der Baustelle resultieren aus wenigen Fehlern, die leicht vermieden werden können, wenn man sie kennt:

auf 1 000 teilen statt auf 10 000 Um cm² in m² umzurechnen, multipliziert man die Fläche der Fliesen um das Zehnfache;
die Anzahl der Kartons so genau wie möglich zu reduzieren anstelle des oberen Teils, oder die Plinthen im unteren Bereich abzurunden;
Die Marge an der falschen Stelle anwenden Auf der Rohfläche vor Abzug zweifach (einstückig und dann auf der Gesamtsumme), oder auch nach der Abrundung in Kartons;
die gewählte Marge mit der tatsächlichen Reserve verwechseln, dass die Rundung immer größer wird;
die Feinsteinzeugfliese auf der Deckenhöhe berechnen anstelle der Anstellhöhe;
Vergessen Sie die Rückfälle, die Nischen und die Schürzen, oder eine Nische als einfache Öffnung abzugrenzen;
Verschiedene Produkte kombinieren, Formate oder Farben vor dem Berechnen der Kartons oder die vorgesehenen Abmessungen für den Boden auf die Wand übertragen;
Die Möbel nach Gewohnheit abziehen, während das Projekt vorsieht, darunter zu verlegen;
Auf einem schlecht skalierten Plan messen, Ohne eine Sekunde zu kontrollieren.

MeasureAll, ein Bautechnik-Softwareprogramm zur Messung auf einem PDF-Plan

Alle diese Flächen können manuell berechnet werden – mit einem gedruckten Plan, einer Lineal und einer Taschenrechner. Auf einem Bauprojekt mit mehreren Räumen wird die Arbeit lang, und jede Kopie einer Linie von einem Ort zum anderen ist eine Gelegenheit für Fehler. Das ist die Aufgabe eines Softwareprogramms für Maurer, das sich auf die Vermessung spezialisiert hat, wie MeasureAll: eine iOS- und Android-App, die Flächen, Längen und Linien direkt auf dem PDF-Plan misst, sowohl im Büro als auch auf dem Bauplatz. Ihre Berechnung für m2-Fläche aus dem Plan selbst erfolgt dann ohne manuelle Eingabe.

Maßnahme, Notizen, Angebot: verschiedene Werkzeuge

Der Begriff «Betonbearbeitungssoftware» umfasst Werkzeuge, die nicht dasselbe tun:

Die Online-Rechner Vertreiber und Hersteller transformieren bereits bekannte Abmessungen in die Anzahl der einzelnen Platten oder Kartons, und einige Hersteller integrieren dabei die modularen Zusammensetzungen ihrer Kollektionen;
Software für die Flächenberechnung Messen Sie Flächen und Linien auf einem Dokument in Maßstab: Das ist die Familie von MeasureAll;
Die Kalenderprogramme zeichnen Sie die Position der Platten, der Fugen und der Schnittflächen;
Die Software für Angebotserstellung und Rechnungsstellung Zählen Sie die Mengen mit Ihren Preisen ab.

Diese Werkzeuge ergänzen einander mehr als sie konkurrieren. Ein Computer voraussetzt, dass Sie bereits über die richtigen Maße verfügen; die Vermessung auf der Zeichnung dient genau dazu, diese vor der Kalkulation und dem Angebot Stück für Stück zu ermitteln.

Plan importieren und kalibrieren

Importieren Sie die vom Architekten, dem Bauleiter oder dem Kunden erhaltene PDF-Pläne in die App. Um den Plan auf einer bekannten Längenausrichtung auszurichten, platzieren Sie zwei Punkte an den Enden dieser Längenausrichtung, z. B. die Länge eines auf dem Plan ausgewiesenen Mauerabschnitts, und erfassen Sie dessen tatsächliche Größe: Die Einstellung erfolgt einmal pro Seite. Kontrollieren Sie sie sofort auf einer zweiten Längenausrichtung in die andere Richtung.

Die Kalibrierung gilt für die gesamte Seite: Wenn sie Ansichten in verschiedenen Skalen enthält, wie z. B. eine Grundrissansicht und eine Ansicht des Badezimmers, ist nur eine davon geeignet. Kontrollieren Sie die Position in jeder Ansicht und, falls sie nicht stimmt, verwenden Sie die eingetragenen Positionen oder eine separate, auf die richtige Skala angepasste Ansicht.

Flächenberechnung für Fliesen auf dem PDF-Dokument: Böden und ausgeschlossene Bereiche

Zeichnen Sie die Kontur jeder einzelnen Fläche anhand ihrer Ecken, Schnittflächen und Umrisse: Die Applikation berechnet die Oberfläche der gezeichneten Fläche, unabhängig von ihrer Form; eine abgerundete Fläche wird punktgenau berechnet oder separat berechnet. Anschließend entnehmen Sie die Bereiche, die das Projekt nicht abdeckt, wie z. B. eine Duschwanne oder die Auflage von Möbeln, die außerhalb der Fliesen verlegt wurden. Jede Messung wird benannt und nach Baustellenebene und Kategorie sortiert, was es ermöglicht, die Einzelheiten der einzelnen Flächen bei der Erstellung des Angebots oder bei der Beantwortung einer Frage des Kunden nachzuvollziehen.

Farben: eine Wandlinie und eine Deckenhöhe

Für die Wände messen Sie den betreffenden Bereich auf der Zeichnung und berechnen anschließend die Montagehöhe: Die Anwendung errechnet daraus die vertikale Fläche. Für die Dusche im Beispiel ergeben 2,10 m Wandstärke auf 2,10 m Höhe die erwarteten 4,41 m². Beachten Sie dabei, dass jede Zone mit einer anderen Höhe getrennt behandelt wird: Dusche, Ablagefläche, restliche Raumfläche – und zeichnen Sie die Öffnungen, Rückwände und Nischen wie in der manuellen Berechnung.

Plinthes: Linien zu verbinden

Das Lineal-Tool addiert die gemessenen Längen. Messen Sie die mit Türen und Fenstern ausgestatteten Wände: Sie erhalten die Längen der Deckenleisten in jeder einzelnen Raum, die anschließend in Anzahl an Deckenleisten umgerechnet werden müssen. Das gleiche Tool dient auch für Profile und Zwischenwände.

Exportieren, teilen, arbeiten ohne Netzwerk

Die Messwerte werden in einem Tablulator lesbaren Format exportiert und per E-Mail, per Messaging oder auf einem Computer verteilt. Die Margen für Abweichungen sind Ihre Entscheidung: Sie können sie Stück für Stück auf die gemessenen Flächen anwenden und anschließend auf die Kartons aufteilen. Nachdem die Pläne in der App geladen wurden, funktioniert das Messen auch offline, in einem Keller, auf einem isolierten Baustellen oder in einem Gebäude, das schlecht mit dem Mobilfunknetz versorgt ist.

Beispiel: Gleiches Erdgeschoss gemessen in MeasureAll

Nehmen wir den Erdgeschoss des zuvor angegebenen Beispieles als Ausgangspunkt und verfolgen den Verlauf des Dossiers.

Importieren und kalibrieren. Der Kunde sendet den Plan des Erdgeschosses als PDF-Datei. Sie importieren ihn, kalibrieren ihn auf die Länge des Wohnzimmers, die 6,20 m beträgt, und kontrollieren anschließend seine Tiefe, die 4,50 m beträgt.
Die Oberfläche der Fliesen pro Stück berechnen. Sie zeichnen die Umrisse des Raumes in L, von der Eingangshalle bis zum Abzugsbereich, und ziehen die Abmessungen der niedrigen Küchenmöbel ab. Die Gesamtsumme muss die 41,26 m² des manuellen Berechnungsmodells ergeben: ein geringer Unterschied ist auf die Genauigkeit der Zeichnung zurückzuführen, ein deutlicher Unterschied deutet auf ein Kalibrierungs- oder Umrissproblem hin.
Die Größe des Badezimmers messen. Sie messen die Fläche, indem sie den Abdeckrahmen abziehen, und dann die 2,10 m langen Duschwände mit einer Sockellagehöhe von 2,10 m und die Ablagefläche.
Die Plinthböden hochheben. Sie messen die mit Türen nicht ausgestatteten Wände, die Eckbank und den gesamten Wohnraum: insgesamt 31,00 m.
Auf die Kartons umsteigen. Sie exportieren die Maße in einen Tablulator, passen die Margen pro Lot an und runden ab: 32, 4 und 5 Kartons und 57 Plinthen.
Den Aktenverlauf aufbewahren. Das Dossier bleibt in der App, um die Bestellung zu planen und anschließend eine Kontrolle auf der Baustelle durchzuführen.

In diesem Schritt benötigen Sie vor dem ersten Raster zwei Punkte: eine kontrollierte Kalibrierung auf zwei Rasterhöhen und eine Beschreibungsdatei, die Sie Stück für Stück durchliest, um zu erfahren, was die Rasterung darstellt. Anschließend misst die App die Flächen und Linien, die Sie sorgfältig zeichnen; um Ihre Berechnung für die M²-Rasterung abzuschließen, bleibt es Ihnen überlassen, die Toleranz und die Ausrundung in den Ziffernrahmen einzustellen.

Was ein Straßenbauprogramm nicht für Sie tun kann

MeasureAll misst, was der Plan enthält. Die Auswahl der Abstände, die Randbreiten und die Auswahl der Verlegeprodukte bleibt eine Entscheidung des Maurer. Der Wechsel zu Karton, Kleber und Fugen erfolgt anhand der Tabellen der ausgewählten Produkte anhand der gemessenen Flächen und Linien. Die Anwendung ersetzt außerdem nicht einen Ortstermin, wenn der Plan falsch, unvollständig oder aus früheren Arbeiten stammt. Schließlich hängt die Genauigkeit des Ergebnisses vom Plan ab, seine Größe und der Sorgfalt bei der Kalibrierung und der Zeichnung.

Testen Sie Ihre Flächen auf Ihrem PDF-Plan: Ein komplettes Dossier ist enthalten. MeasureAll ist auf der’App Store für iPhone und iPad, und auf Google Play Für Smartphones und Tablets mit Android. Nach diesem ersten Dossier wird der Abonnementvertrag in der Applikation abgeschlossen.

Herunterladen in die’App Store Verfügbar aufGoogle Play

Ein Unternehmen mit Fliesen ausstatten

In einer Verputzerei geht die Vermessung oft über mehrere Hände: den Kalkulator, der die Zahlen berechnet, den Vermessungsingenieur, der die Mengen berechnet, und den Bauleiter, der vor Ort die Kontrolle übernimmt. Die Bereitstellung der gesamten Mannschaft mit demselben Vermessungsprogramm ermöglicht es, die Vermessungen unabhängig von deren Autor gleichermaßen zu organisieren und zu exportieren. MeasureAll bietet dazu Abonnements für Bauträgerunternehmen an:

Jährliche Abonnements, von wenigen Nutzern bis hin zu mehreren Hundert, mit einem Preis, der nach einem Kostenvoranschlag je nach Anzahl der Nutzer festgelegt wird;
Eine Aktivierung per Firmencode ohne individuelle Bankkarte;
eine einzige Rechnung für alle Lizenzen;
Lizenzen, die freigegeben und weiterveräußerbar sind, wenn ein Mitarbeiter deaktiviert wird;
Eine angekündigte Antwort innerhalb von 48 geschlossenen Werktagen auf Anfrage nach Angeboten und eine Ankündigung einer Bereitstellung innerhalb weniger Tage.

Zu den Referenzkunden von MeasureAll gehört die Cheval Group mit 100 Lizenzen. Bevor Sie das Tool generalisieren, testen Sie es auf einer Pilotwebsite mit Ihren eigenen Plänen und vergleichen Sie die Messzeit mit Ihrer aktuellen Methode. In Ihrer Anfrage geben Sie die Anzahl der Benutzer an, die relevanten Tätigkeiten (nur Fliesenarbeiten oder mehrere Tätigkeiten) und die verwendeten Geräte an (iPhone, iPad oder Android).

Verstärken Sie Ihre Maurerteams: Bitten Sie um ein Firmenangebot.

Ein Angebot anfordern

Berechnung der Quadratmeterzahl für Fliesen: Was man beachten sollte

Berechnen Sie die Fläche des Fliesenbereiches Stück für Stück : Länge × Breite für jede einfache Form, anschließend die Bereiche herausnehmen, die das Projekt nicht abdeckt.
Die Feinsteinzeugfläche wird berechnet, indem die Höhe der Verlegeebene, die Abmessungen der Öffnungen, die Rücksprünge und die zusätzlichen Nischen berücksichtigt werden.
Die Plinthen werden in Meterlinearen gemessen, wobei die Türen und Fenster abzüglich der Plinthen an der oberen Plint angepeilt werden.
Die Abfallgrenze ist eine Annahme, die durch das Kalibrieren überprüft werden muss und nur einmal auf die Flächenfläche angewendet wird.
Die Kartons werden immer in der oberen Menge zusammengefasst, Stück für Stück, ohne dass unterschiedliche Produkte hinzugefügt werden.
Kleber, Fugen und Zusammensetzungen werden anhand der Produktinformationen berechnet, nicht nach einem universellen Verhältnis.

Um schneller zu berechnen und Ihre Werte nicht erneut einzugeben, führen Sie Ihre Berechnung für die M2-Fläche direkt auf der PDF-Plattform mit MeasureAll durch: Böden, Feinsteinzeug und Decken werden in derselben Anwendung gemessen, und ein vollständiges Dossier ist dazu verfügbar, um es auszuprobieren.

Wie berechnen Sie die Quadratmeterzahl der Fliesen einer Zimmerwand?

Maßen Sie die Fläche in Metern und multiplizieren Sie die Länge mit der Breite. Für eine L-förmige oder unregelmäßige Form schneiden Sie sie in Rechtecke und Dreiecke und addieren anschließend ihre Flächen. Ziehen Sie nur die Bereiche heraus, die nach dem Projekt nicht verkleidet werden sollen. Sie erhalten die Nettobereifungsfläche, vorbehaltlich der Schnittmasse und der Kartonabrundung.

Wie viele Kartons Fliesen muss man kaufen?

Multiplizieren Sie die Nettobereichfläche mit 1 + Margen ÷ 100, also 1,10 für eine Schnittmarge von 10 %, und teilen Sie das Ergebnis durch die Fläche eines Kartons, der auf dem Verpackungsmaterial angegeben ist. Runden Sie immer die höhere Zahl ab. Für 20 m² Nettobereichfläche, eine Schnittmarge von 10 % und Kartons mit einer Größe von 1,44 m², benötigen Sie 16 Kartons, also 23,04 m² ausgeliefertes Material.

Berechnung der Quadratmeterzahl der Fliesen: Wie viele Stürze sollten eingeplant werden?

Für alle Fliesen und Verlegearten gilt nicht ein einziger Prozentsatz: Format, Verlegeart, Form der Räume und die Wiederverwendung der Schnitte verändern den Bedarf. Eine Toleranz von 10 % dient oft als Ausgangsbasis, die durch eine Kalibrierung bestätigt werden kann, insbesondere bei diagonaler Verlegung, in Zickzack-Strukturen oder in großem Format.

Wie berechnet man die Oberfläche eines Mauerwerks aus Feinsteinzeug?

Multiplizieren Sie die Länge jedes Mauerwerks mit der tatsächlichen Deckenhöhe, nicht mit der Höhe unter der Decke. Entfernen Sie die Öffnungen in der Feinsteinzeugzone und fügen Sie dann die Fensteröffnungen, Nischen und Deckenleisten hinzu, die die Fliesen aufnehmen. Addieren Sie die Wände, bevor Sie die Schnittmasse anwenden.

Wie berechnet man die Anzahl der Plinthen?

Zusätzlich zu der Länge der Wände, die eine Plinthe aufnehmen, werden die Türen, die Fenster und die Wände, die von Möbeln verdeckt sind, abgezogen. Hinzufügen Sie die für die Schnitte gewählte Reserve, und teilen Sie sie durch die Länge einer Plinthe und runden Sie die beiden Werte auf die nächsthöhere Zahl ab. Für 20 m Plinten mit einer Größe von 60 cm benötigt man 34 ohne Reserve und 37 mit 10 %.

Wie kann man die Größe eines Plattenbereiches in Quadratmetern umwandeln?

Multiplizieren Sie die beiden Seiten des Plattenbereiches in Zentimetern und teilen Sie diese durch 10 000. Ein Plattenbereich von 60 × 60 cm misst 0,36 m², ein Plattenbereich von 30 × 60 cm 0,18 m² und ein Plattenbereich von 20 × 20 cm 0,04 m². Umwandeln Sie die Zahl in 1 000 statt in 10 000, ergibt sich ein Ergebnis, das zehnmal größer ist.

Muss die Fläche unter den Küchenmöbeln abgezogen werden?

Nur wenn das Projekt vorsieht, dass man nicht unter dem Boden verlegen muss. Es gibt zwei Praktiken: Einige Bauunternehmen verlegen den gesamten Boden, bevor sie die Küche anbringen, andere setzen die unteren Möbel auf einer nicht verlegten Fläche. Das beschreibt die Aufgabenstellung. Bei Zweifeln sollten Sie nichts abziehen und vor der Bestellung fragen.

Kann man eine Kachelberechnung auf einem PDF-Plan durchführen?

Ja, vorausgesetzt, der Plan ist in Maßstab gezeichnet und enthält mindestens eine zuverlässige Maßangabe, um ihn zu kalibrieren. Mit MeasureAll kalibrieren Sie den Plan anhand dieser Maßangabe, kontrollieren eine zweite Maßangabe und messen dann Flächen, Wände und Decken auf dem Bildschirm ab, indem Sie die nicht verkleideten Bereiche ermitteln. Es bleibt nur noch, die Schnittkante anzuwenden und die Flächen mit den Kartons zu verrundern.

★★★★★

«Ich erstelle meine Aufmaße für Böden und Fliesen anhand der Pläne, die mir die Kunden schicken, einschließlich Abzügen. Die Mengen sind fertig, wenn ich das Angebot vorbereite, ohne erneuten Termin.»

Fliesenleger · avis App Store

Rüsten Sie Ihr Fliesenlegerteam aus? Sammelabonnements, Aktivierungscodes, eine Rechnung.

Ein Angebot anfordern

Ihre Böden werden gemessen auf dem Plan

Ein vollständiges Dossier zum Ausprobieren.

Herunterladen in die’App Store Verfügbar aufGoogle Play

Fragen Fliesenleger

Kann ich eine Badewanne, eine Insel oder einen Einbauschrank von der zu verfliesenden Fläche abziehen?

Ja. Zunächst messen Sie die Fläche des Raums, indem Sie dessen Ecken markieren, und zeichnen dann die abzuziehenden Bereiche direkt auf den Grundriss ein: Badewanne, Kücheninsel, Treppe oder Einbauschrank. MeasureAll zieht diese Flächen von der Gesamtfläche ab, und Sie erhalten die tatsächliche zu verfliesende Fläche, Raum für Raum, in Ihrer Maßdatei.

Wie schätzt man Fußleisten und Schnittverluste?

Die Sockelleisten werden mit einem linearen Messgerät ausgemessen: Sie verfolgen den Umfang jedes Raumes und die Summe wird laufend angezeigt, wobei Türbreiten abgezogen werden. Für Verlustmengen wenden Sie Ihren üblichen Prozentsatz entsprechend der Fliesenform, der Verlegerichtung und dem geplanten Verlegemuster an: Bei gerade ermittelten Mengen bleibt die Verschnittmarge überschaubar.

Funktioniert das auf der Baustelle ohne Netz?

Ja. MeasureAll funktioniert offline, sobald Ihre Pläne in der App gespeichert sind. Ob im Keller, in einer Tiefgarage oder in einem Neubau ohne Netzempfang: Sie öffnen den Plan, nehmen Ihre Messungen vor, und Ihr Projekt wird wie gewohnt vervollständigt. Testen Sie es kostenlos: Sie erhalten ein komplettes Projekt geschenkt. Abonnieren Sie direkt in der App.
